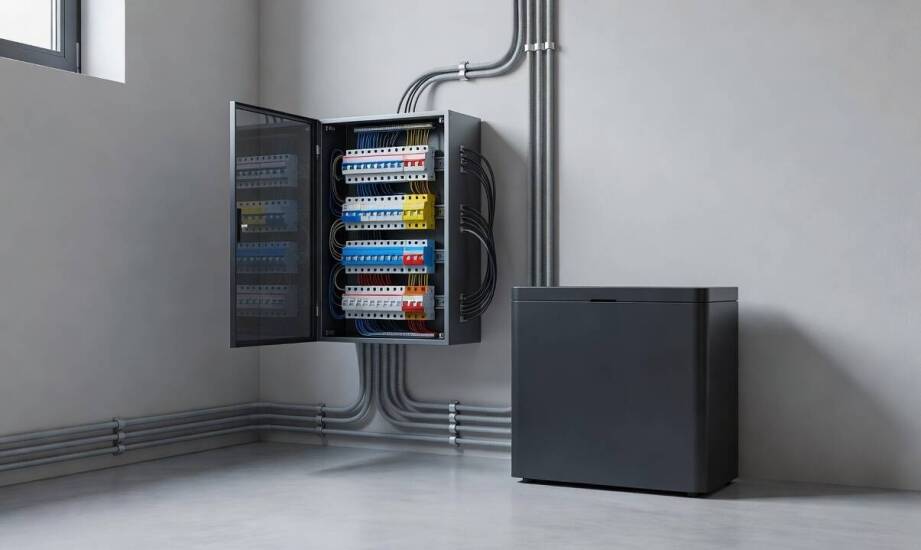

Jak rozdzielnica PV współpracuje z obwodami pompy ciepła i magazynu energii w hybrydzie OZE

Instalatorzy systemów odnawialnych źródeł energii regularnie stają przed wyzwaniem integracji kilku zaawansowanych technologii w obrębie jednego budynku. Połączenie obwodów fotowoltaiki, wydajnej pompy ciepła oraz nowoczesnego magazynu energii w spójną hybrydę wymaga rygorystycznego uporządkowania tras kablowych i torów zasilania. Brak fizycznej separacji kluczowych zabezpieczeń utrudnia precyzyjne sterowanie przepływem prądu i drastycznie wydłuża czas ewentualnej diagnostyki instalacji. Prawidłowa koordynacja chroni cały układ przed dotkliwymi skutkami zwarć lub groźnych przepięć sieciowych. Dobrze zaprojektowana infrastruktura elektryczna stanowi absolutny fundament, który ułatwia ekipom monterskim bezpieczne i terminowe oddanie obiektu do długoletniego użytku.

Rozdział prądu stałego i przemiennego w instalacji hybrydowej

Po stronie napięcia stałego prąd zebrany z modułów fotowoltaicznych trafia przez poszczególne stringi bezpośrednio do falownika. W tym newralgicznym torze przesyłowym stosuje się specjalistyczny rozłącznik izolacyjny umożliwiający bezpieczne odcięcie generatora podczas planowanych prac serwisowych. Zabezpieczenie to uzupełniają wydajne ograniczniki przepięć SPD typu 2, które są rygorystycznie dostosowane do specyfiki prądu stałego, a także dedykowane bezpieczniki o wartości od 10 do 20 A na każdy prowadzony łańcuch. Taka zoptymalizowana konfiguracja bezpośrednio i skutecznie chroni drogi inwerter przed negatywnymi skutkami zwarć powstających na dachu budynku.

Sytuacja techniczna zmienia się po stronie prądu przemiennego, gdzie falownik oddaje przetworzoną energię do wewnętrznej sieci domowej lub zasila bezpośrednio prądożerne urządzenia grzewcze. W tej sekcji instalatorzy montują czułe wyłączniki nadprądowe, precyzyjne aparaty różnicowoprądowe oraz kolejne ograniczniki SPD, przeznaczone tym razem dla napięcia AC. Prowadzenie całkowicie osobnych torów zasilania ułatwia późniejszą diagnostykę całego skomplikowanego układu. Ewentualną awarię po stronie instalacji grzewczej można błyskawicznie zlokalizować, a następnie bezpiecznie odizolować, nie wymuszając przy tym całkowitego wyłączenia produkcji prądu ze słońca.

Konsekwentna separacja obwodów daje wykonawcom ogromną elastyczność w kontekście planowanej w przyszłości rozbudowy systemu. Właściciel budynku może po kilku sezonach grzewczych zdecydować się na dołożenie drugiego modułu magazynu energii lub dodatkowej rewersyjnej pompy ciepła. Wyraźny i czytelny podział na strefy ochronne sprawia, że instalator bez trudu dodaje nowe komponenty bez konieczności głębokiej i kosztownej przebudowy rozdzielni głównej. Zmniejsza to inwazyjność prac prowadzonych w wykończonym już pomieszczeniu technicznym.

Punkty styku urządzeń i rola prefabrykowanych zabezpieczeń

Nowoczesny falownik hybrydowy stanowi centralny punkt zarządzania całą wyprodukowaną w gospodarstwie energią. Jego dedykowane wyjście AC łączy się bezpośrednio z układem zasilającym pompę ciepła, natomiast wejścia DC na bieżąco odbierają moc z pracujących modułów dachowych. Pojemnościowy magazyn energii wpina się najczęściej prosto do inwertera albo za pośrednictwem specjalnego, zewnętrznego modułu zasilania awaryjnego. We wszystkich tych strategicznych miejscach konieczne jest zastosowanie certyfikowanej aparatury pozwalającej na natychmiastowe odcięcie problematycznego obwodu. Szybka i zdecydowana reakcja instalacji zapobiega rozprzestrzenianiu się usterki na pozostałe, w pełni sprawne elementy kosztownej infrastruktury.

Najczęstszy błąd popełniany przez niedoświadczonych wykonawców polega na mechanicznym upychaniu aparatury modułowej dla różnych źródeł zasilania w jednej, zbyt małej i wspólnej obudowie. Takie ryzykowne mieszanie funkcji utrudnia szybkie odizolowanie pojedynczego toru i stwarza niebezpieczny chaos w gęstym okablowaniu. W odpowiedzi na ten powtarzający się problem techniczny, branża wypracowała gotowe rozwiązania znacząco porządkujące przestrzeń roboczą. Prawidłowo zoptymalizowana rozdzielnica fotowoltaiczna fizycznie rozdziela strefę prądu stałego od strefy prądu przemiennego, gwarantując inżynieryjną przejrzystość całego układu. Zastosowanie sprawdzonych modeli z wbudowanymi fabrycznie rozłącznikami oraz odpowiednimi ogranicznikami praktycznie eliminuje ryzyko pomyłki podczas prac montażowych.

W praktyce produkcyjnej firmy Rw Home Serwis wyraźnie widać rosnące zapotrzebowanie na wstępnie zmontowane i okablowane komponenty elektroinstalacyjne. Oferowane pod profesjonalną marką RJ-SystemSolutions urządzenia są rygorystycznie konfigurowane pod typowe i najczęściej spotykane schematy hybrydowe. Zastosowanie inżynieryjnych prefabrykatów z ustandaryzowanym układem aparatów skraca proces pierwszego uruchomienia systemu i zdecydowanie ułatwia inspektorom sporządzenie bezbłędnej dokumentacji odbiorczej. Oszczędność czasu spędzonego na placu budowy bezpośrednio przekłada się na wyższą rentowność zlecenia dla ekipy wykonawczej.

Znaczenie koordynacji układów w inteligentnym budynku

Zaawansowane technologicznie układy wieloźródłowe wymagają od instalatorów kompleksowego i perspektywicznego planowania prac. Nowoczesną hybrydę OZE buduje się obecnie jako jeden inteligentny i spójny organizm technologiczny, a nie jako przypadkowy zbiór spiętych ze sobą na siłę obwodów. Logiczne i fizyczne oddzielenie poszczególnych torów zasilania gwarantuje stabilną współpracę inwertera z jednostkami grzewczymi. Wykonawcy wykorzystujący fabrycznie zintegrowane systemy rozdziału energii potrafią skutecznie i trwale obniżyć ryzyko kosztownych błędów instalacyjnych. Przemyślana architektura zastosowanych zabezpieczeń chroni wieloletnią inwestycję inwestora i ułatwia specjalistom przeprowadzanie okresowych przeglądów technicznych całego skomplikowanego wyposażenia maszynowni.
