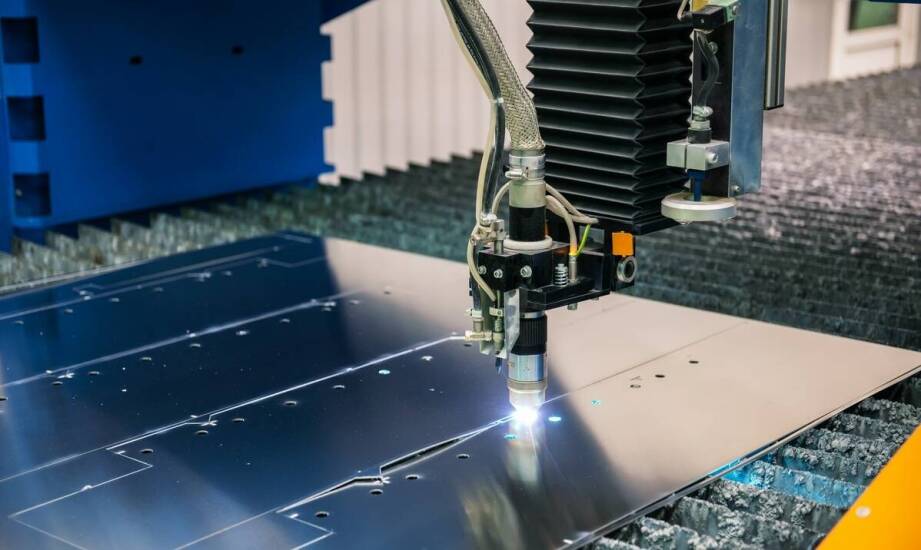

Jak cięcie laserowe wpływa na późniejsze gięcie, spawanie i montaż detalu z blachy

Wycięty kształt blachy często wygląda na pierwszy rzut oka bezbłędnie. Problemy pojawiają się dopiero podczas gięcia na prasie krawędziowej lub składania gotowego podzespołu. Detal nagle nie pasuje do otworów w sąsiednich częściach mechanizmu. Zagięcia wychodzą pod niewłaściwym kątem, a surowe spoiny wymagają czasochłonnych poprawek mechanicznych. Wynika to z faktu, że agresywna obróbka termiczna zostawia trwały ślad w strukturze surowca. Prawidłowo zaprojektowany proces wycinania musi z wyprzedzeniem uwzględniać zachowanie metalu na kolejnych etapach produkcji.

Wpływ parametrów cięcia na spasowanie i powtarzalność gięcia

Szerokość roboczej szczeliny tnącej wynosi zazwyczaj od 0,2 do 0,5 mm. Wartość ta silnie zależy od wyjściowej mocy urządzenia, rodzaju użytego gazu pomocniczego oraz grubości samego arkusza roboczego. Ta z pozoru minimalna różnica sprawia, że wymiar w pliku CAD rzadko odpowiada precyzyjnie fizycznym gabarytom gotowego detalu. Konstruktor pomijający kompensację szczeliny otrzyma element o ułamek milimetra mniejszy niż zakładał wstępny rysunek. Podczas pracy wiązki powstaje strefa wpływu ciepła, w której struktura krystaliczna ulega silnemu, miejscowemu nagrzaniu. W przypadku cienkich blach nawet krótkotrwałe przegrzanie wywołuje naprężenia wewnętrzne, które ujawniają się dopiero przy odkształceniach. Krawędź uzyskuje parametr chropowatości Ra w zakresie 3,2–12,5 μm. Taka gładkość zwykle wystarcza do dalszych operacji. Skomplikowane mechanizmy wymuszają jednak uwzględnienie tego parametru w modelu technologicznym.

Wspomniane zmienne bezpośrednio kształtują tolerancje wymiarowe, które w nowoczesnym parku maszynowym wynoszą ±0,05–0,5 mm. Próba spasowania otworów o średnicy 8 mm z różnicą rzędu 0,3 mm na każdej krawędzi zablokuje płynne wsunięcie śruby montażowej. Powtarzalność kąta zagięcia zależy od równomiernego rozkładu naprężeń wzdłuż całej wyznaczonej osi gięcia. Przegrzana krawędź boczna prowokuje miejscowe wydłużenie struktury i zauważalną zmianę uzyskanego promienia docelowego. Prawidłowe przygotowanie powierzchni do spawania metodą MIG/MAG wymaga całkowicie czystej bazy. Firma Para Waldemar Dobek wykorzystuje rozbudowane zaplecze maszyn CNC, dzięki któremu specjaliści kalibrują parametry wiązki do wymogów dalszego lakierowania proszkowego. Wybierając cięcie laserem w Poznaniu, inżynierowie mają jasność, że przygotowane komponenty z dąbrowskiego zakładu płynnie przejdą przez stanowiska spawalnicze bez potrzeby uciążliwego szlifowania tlenków.

Przygotowanie pliku i różnice w obróbce różnych metali

Prawidłowe zaplanowanie trasy głowicy wymaga wcześniejszego zebrania szczegółowych danych o docelowym zachowaniu materiału. Operator musi określić precyzyjny gatunek stopu, dokładną grubość arkusza wsadowego oraz kierunek zginania elementu względem hutniczych włókien walcowania. Ważne pozostaje także zdefiniowanie docelowego sposobu montażu całej konstrukcji wielkogabarytowej. Wiedza o planowanym cynkowaniu lub spawaniu pozwala technologom precyzyjnie dostosować punkt skupienia ogniska oraz zoptymalizować prędkość posuwu osi roboczych. Odpowiedni dobór gazu pomocniczego minimalizuje ryzyko odkształceń termicznych i gwarantuje zgodność wymiarów zaraz po opuszczeniu prasy krawędziowej. Odmienne stopy metali narzucają konieczność całkowitej modyfikacji podejścia do fizycznej separacji arkusza. Stal czarna niezwykle sprawnie poddaje się obróbce z wykorzystaniem czystego tlenu, który przyspiesza proces topienia dzięki gwałtownej reakcji egzotermicznej. Tlen tworzy jednak na bocznej powierzchni mikroskopijną warstwę zgorzeliny tlenkowej, wymagającą usunięcia mechanicznego przed położeniem spoiny.

Stal kwasoodporna i nierdzewna funkcjonują w środowisku podwyższonych temperatur w zupełnie inny sposób. Wymagają ciągłej osłony z gazu azotowego pod wysokim ciśnieniem, co zabezpiecza czystość przeciętej krawędzi przed reakcją z tlenem obecnym w powietrzu. Strefa wpływu ciepła pozostaje w tym wariancie niezwykle wąska, co znacznie ułatwia późniejsze gięcie i spawanie w osłonie argonu. Stop aluminium charakteryzuje się z kolei ogromną refleksyjnością oraz błyskawicznym odprowadzaniem energii cieplnej do nienagrzanej części arkusza. Ten plastyczny metal wymusza użycie znacznie wyższej mocy źródła promieniowania lub proporcjonalnego spowolnienia posuwu roboczego. Tożsame wymiary geometryczne wymuszają zaprogramowanie odrębnej ścieżki algorytmu sterującego, zależnie od wykorzystywanego surowca. Pominięcie tego kroku skutkuje mikropęknięciami wzdłuż wyznaczonej linii gięcia.

Rzeczywistą jakość wykonanego podziału arkusza można zweryfikować dopiero na stole spawalniczym oraz w komorze lakierniczej. Perfekcyjne spasowanie wyciętych elementów wymaga strategicznego przemyślenia całej sekwencji wytwarzania detalu, a nie tylko wygenerowania konturu zgodnego z wytycznymi architekta. Analityczne podejście do zjawisk termicznych zachodzących wewnątrz struktury pozwala przewidzieć właściwy naddatek materiałowy. Świadome uwzględnienie szerokości rzazu, badanie strefy wpływu ciepła i opanowanie specyfiki danego stopu już na etapie modelowania eliminuje problem braków produkcyjnych. Skrupulatne planowanie procesu zmniejsza konieczność ręcznego maskowania niedoskonałości krawędzi, skutecznie wspierając płynność montażu docelowych konstrukcji metalowych.
